弱电工程安装的七大步骤分享

作者:admin 发布日期:2023/2/15 关注次数: 二维码分享
弱电工程安装的七大步骤分享:
 一、确定布线点位


1、弱电布线点位确定的依据:根据布线设计图纸,结合墙上的点位示意图 ,用铅笔、直尺或墨斗将各点位处的暗盒位置标注出来。

2、暗盒高度的确定:除特殊要求外,暗盒的高度与原强电插座一致,开关的高度应与原强电开关的高度一致。若有多个暗盒在一起,暗盒之间的距离至少为10mm。

二、开槽

1、确定开槽路线根据以下原则:

① 路线蕞短原则;

② 不破坏原有强电原则;

③ 不破坏防水原则。

2、确定开槽宽度:根据信号线的多少确定PVC管的多少,进而确定开槽的宽度。

3、确定开槽深度:若选用16mm的PVC管,则开槽深度为20mm;若选用20mm的PVC管,则开槽深度为25mm 。

4、线槽外观要求:横平竖直,大小均匀。

5、线槽的测量:暗盒、槽独立计算,所有线槽按开槽起点到线槽终点测量,线槽宽度如果放两根以上的管,应按两倍以上来计算长度。

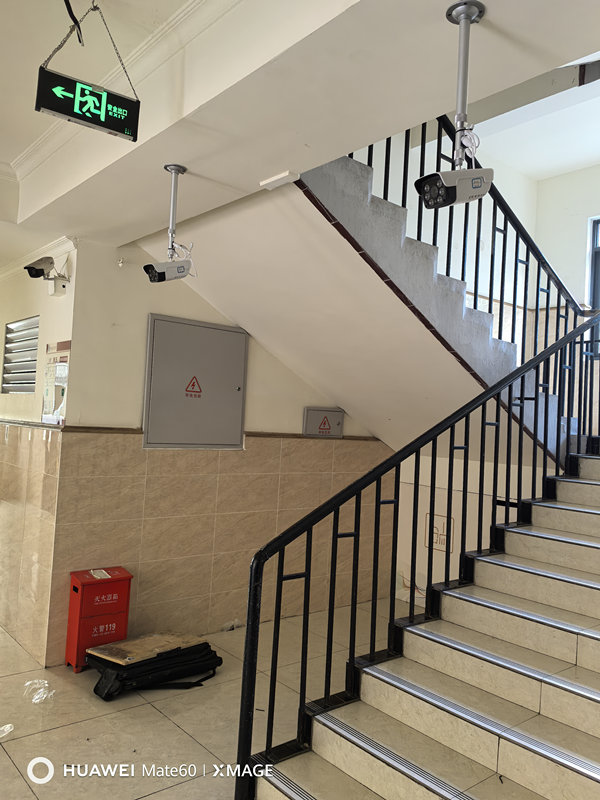

三、弱电布线施工

1、确定线缆通畅:

① 网线、电话线的测试:分别做水晶头,用网络测试仪测试通断;

② 有线电视线、音视频线、音响线的测试:分别用万用表测试通断;

③ 其他线缆:用相应专业仪表测试通断。

2、确定各点位用线长度:

① 测量出配线箱槽到各点位端的长度;

② 加上各点位及配线箱槽处的冗余线长度:各点位出口处线的长度为200mm-300mm。

3、确定标签:将各类线缆按一定长度剪断后在线的两端分别贴上标签,并注明:弱电种类-房间-序号。

4、确定管内线数:管内线的横截面积不得超过管横截面积的80%。

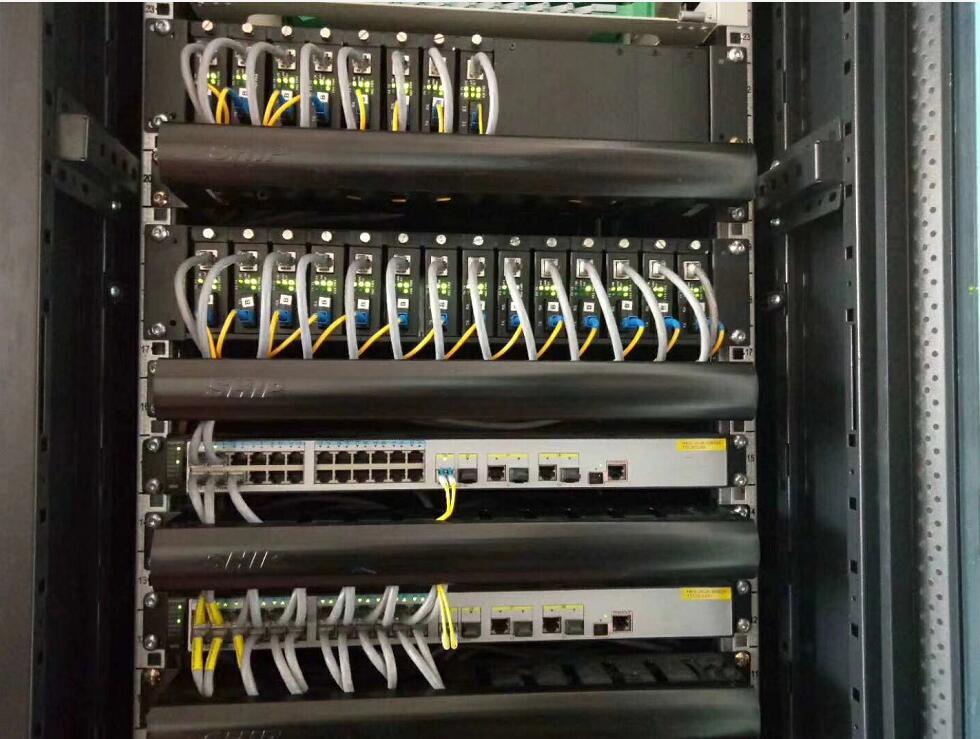

成都弱电工程


四、封槽

1、固定暗盒:暗盒与墙面要求齐平。几个暗盒在一起时要求在同一水平线上。

2 、固定PVC管:

① 地面PVC管要求每间隔一米必 须固定;

② 槽PVC管要求每间隔两米必 须固定;

③ 墙槽PVC管要求每间隔一米必 须固定。

3、封槽:封槽后的墙面、地面不得高于所在平面。

4、清扫弱电布线施工现场:封槽结束后,清运垃圾,打扫施工现场。

附:为避免弱电布线施工中各种线路的弯曲回路,保证所有线路均为“活线”,弱电布线施工工艺为地面直接布管方式(无特殊情况不得走踢脚线或者天花板内,否则线路无法做成“活线”)。


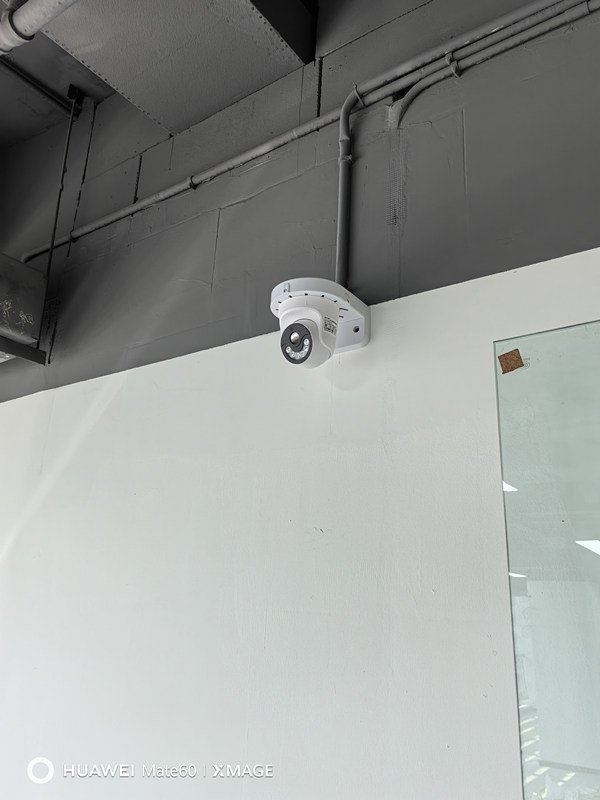

五、弱电布线施工工艺

1、各弱电子系统布线施工均用星型结构。

2、进线穿线管2~3根从户外引入家用信息接入箱。出线穿线管从家用信息箱到各个户内信息插座。所敷设暗管(穿线管)应采用钢管 或阻燃硬质聚氯乙烯管(硬质PVC管)。

3、直线管的管径利用率应为 50%~60% ,弯管的管径利用率应为 40%~50%。

4、所布线路上存在局部干扰源,且不能满足蕞小净距离要求时,应采用钢管。

5、暗管直线敷设长度超过 30 米 时,中间应加装过线盒。

6、暗管必 须弯曲敷设时,其路由长度应≤15米,且该段内不得有S弯。连续弯曲超过2次时,应加装过线盒。所有转弯处均(jun1)用弯管器完成,为标准的转弯半径。不得采用国家明令禁止的三通四通等。

7、暗管弯曲半径不得小于该管外径的6~10倍。

8、在暗管孔内不得有各种线缆接头。

9、穿入配管导线的接头应设在接线盒内,接头搭接牢固,涮锡并用绝缘带包缠应均匀紧密。

10、暗盒均应该加装螺接以保护线路。

11、室内布线均应穿管敷设,并采用绝缘良好的单股铜芯导线。穿管敷设时,管内导线的总截面积不应超过管内径截面积的40%,管内不得有接头和扭结。

12、弱电布线中要注意导线的敷设,按装饰设计规定进行施工,线路的短路保护、过负荷保护、导线截面的选择,低压电气的安装应按国家现行标准进行。

13、在配电箱内应设漏电断路器,并分数路出线,分别控制照明、空调、插座等,其回路应确保负荷正常使用。

14、插座离地面应不低于300mm。线盒内导线应留有余量,长度宜为150mm。接线时相线进开关,零线直接进灯头,螺口灯头相线不应接外壳,照明灯开关距地高度宜为1.3m,开关不宜装在门后。

15、吊平顶内的电气配管,应按明配管的要求,不得将配管固定在平顶的吊架或龙骨上。灯头盒、接线盒的设置应便于检修,并加盖板,使用软管接到灯位的,其长度不应超过1M。软管两端应用专用接头与接线盒,灯具连接牢固。金属软管本身应做接地保护。各种弱电布线线缆均不得在吊平顶内出现裸露。

16、导线与燃气管路的间隔距离按同一平面≥100mm,不同平面≥50mm。电气开关接头与燃气管间距离同一平面≥250mm,不同平面≥150mm。

17、电话线、电视信号、音响连接导线分管分线铺设,采用专用信号传输线,并在相互间留有一定间隔距离,使各种信号互不干扰。电视信号传输线的屏蔽线网开口剪齐,避免与中 心线搭铁短路,否则会导致图像不清。电视、电话连接用“连接器”, 用万用表检测有无断路,相间断路等,用兆欧表检测接地等,验收检测合格后封闭。

六、弱电布线材料工艺要求

1、电器、电料的规格、型号应符合设计要求及国家现行电器产品标准 的有关规定。

①电源线:根据国家标准,单个电器支线、开关线用标准1.5平方毫米线,主线用标准2.5平方毫米线;空调插座用4毫米平方线;

②背景音乐线:标准2×0.3平方毫米线

③环绕音响线:标准100-300芯无氧铜

④视频线:标准AV影音共享线

⑤网络线:超五类UTP双绞线

⑥有线电视线:宽带同轴电缆

2、电器、电料的包装应完好,材料外观不应有破损,附件、备件应齐全。

3、塑料电线保护管及接线盒、各类信息面板必 须是阻燃型产品,外观不应有破损及变形。

4、金属电线保护管及接线盒外观不应有折扁和裂缝,管内应无毛刺,管口应平整。

5、通信系统使用的终端盒、接线盒与配电系统的开关、插座,选用与 各设备相匹配的产品。

七、弱电布线施工要点:

1、电源线配线时,所用导线截面积应满足用电设备的蕞大输出功率。

2、暗盒接线头留长30厘米,所有线路应贴上标签,并表明类型、规格、日期和工程负责人。

3、穿线管与暗盒连接处,暗盒不许切割,须打开原有管孔,将穿线管穿出。穿线管在暗盒中保留5毫米。

4、暗线敷设必 须配管。

5、同一回路电线应穿入同一根管内,但管内总根数不应超过4根。

6、电源线与弱电布线线缆不得穿入同一根管内。

7、电源线及插座与电视线、网络线、音视频线及插座的水平间距不应小于500mm。

9、穿入配管导线的接头应设在接线盒内,接头搭接应牢固,绝缘带包 缠应均(jun1)匀紧密。

10、连接开关、螺口灯具导线时,相线应先接开关,开关引出的相线 应接在灯中 心的端子上,零线应接在螺纹的端子上。

11、线管均采取地面直接布管方式,如有特殊情况需要绕墙或走顶的话,必 须事先在协议上注明不规范弱电布线施工或填写《客户认可单》方可进行弱电施工。
